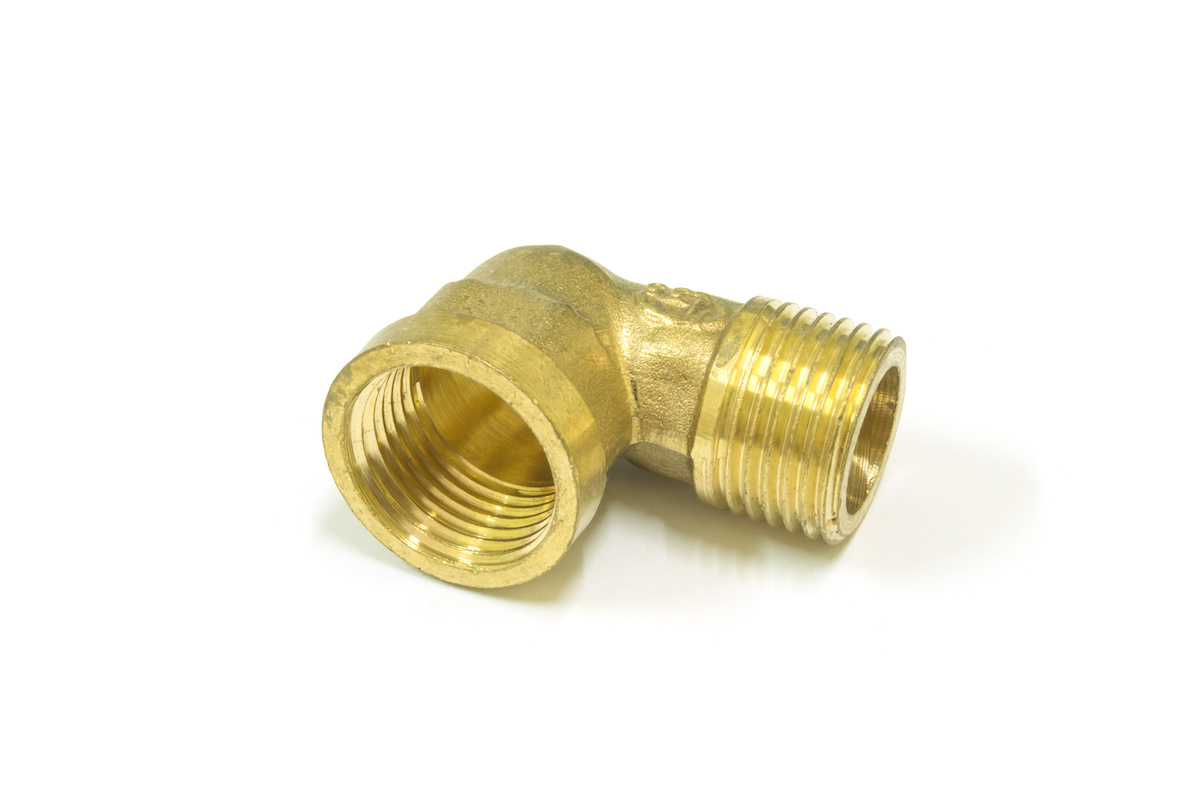

エルボとストリートエルボは、パイプを90°の角度で接続するために使用される継手です。ストリートエルボは外ネジと内ネジを接続する継手で、配管が直線ではつなげない場所や壁・天井の端などに適しています。

ロングエルボは一般的によく使用されるもので、半径が大きいタイプ、ショートエルボは半径が小さく省スペースの場所で使用されるものです。

エルボを探す

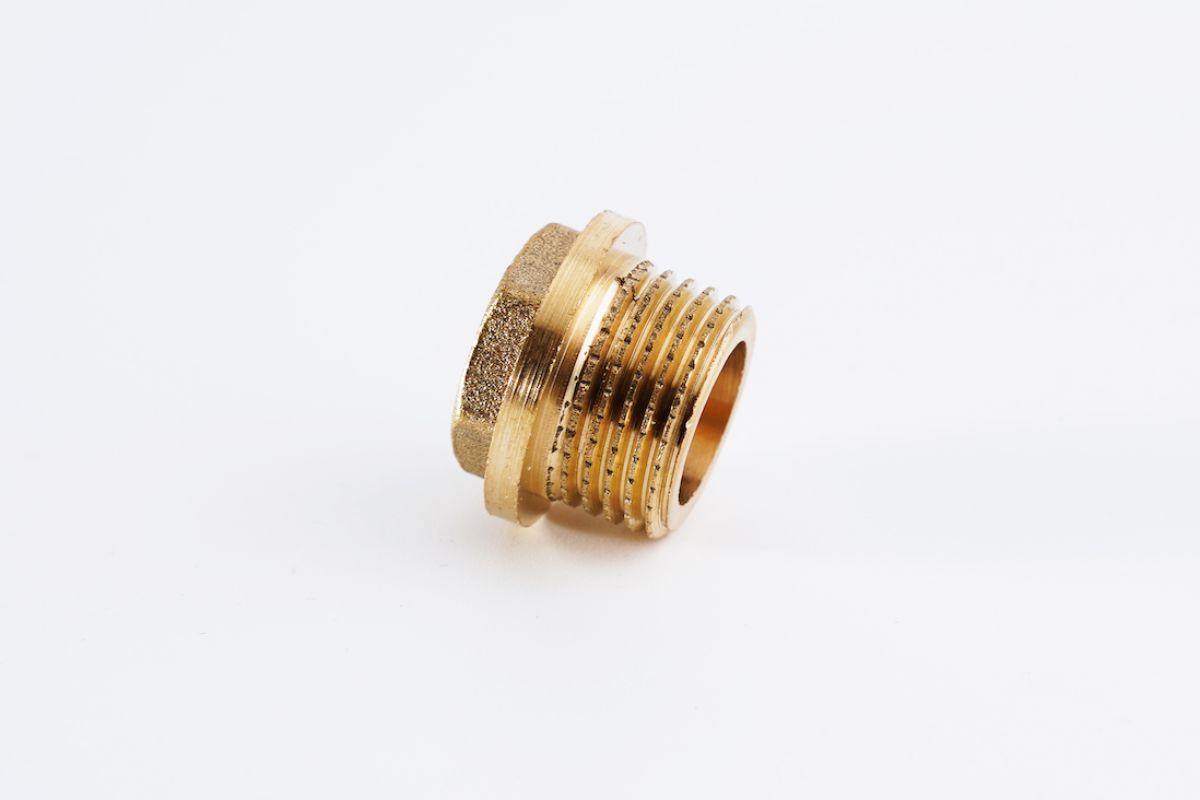

ブッシングは、異なる径のパイプ等を接続するための部品です。外ネジと内ネジの接続に適しており、大きなパイプから小さなパイプへのサイズ調整に活用されます。特に金属製のものは強度が高く、場合によってはロックナットを必要としません。

また、異径ソケットに比べて取り外しや収まりが良い場合もあり、配管作業で重宝されています。

ブッシングを探す

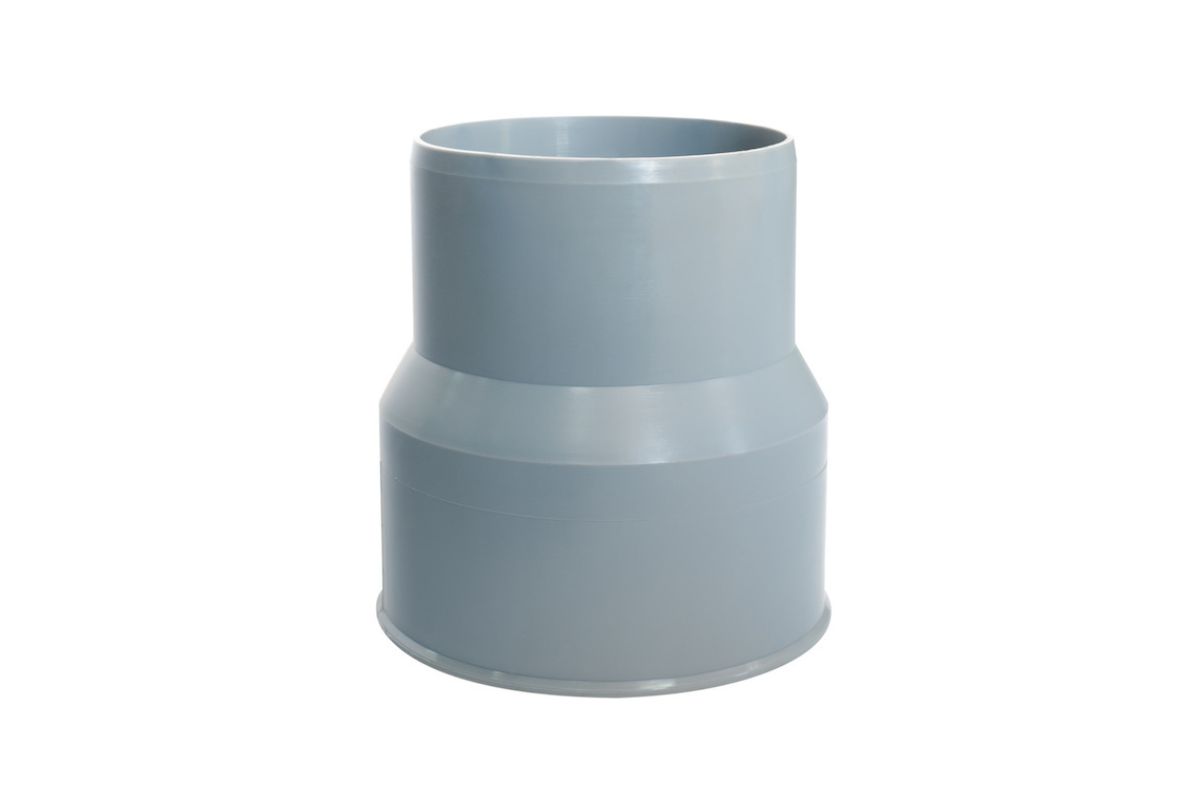

レジューサーとも呼ばれるインクリーザーは、異なる直径のダクト同士をつなぐ継手です。空気の流れをスムーズにする役割を果たし、継手に取り付けると1〜2段階チューブサイズを調整できます。耐久性や適合性に優れ、幅広いシーンで活用されています。

レジューサー（レデューサー）を探す

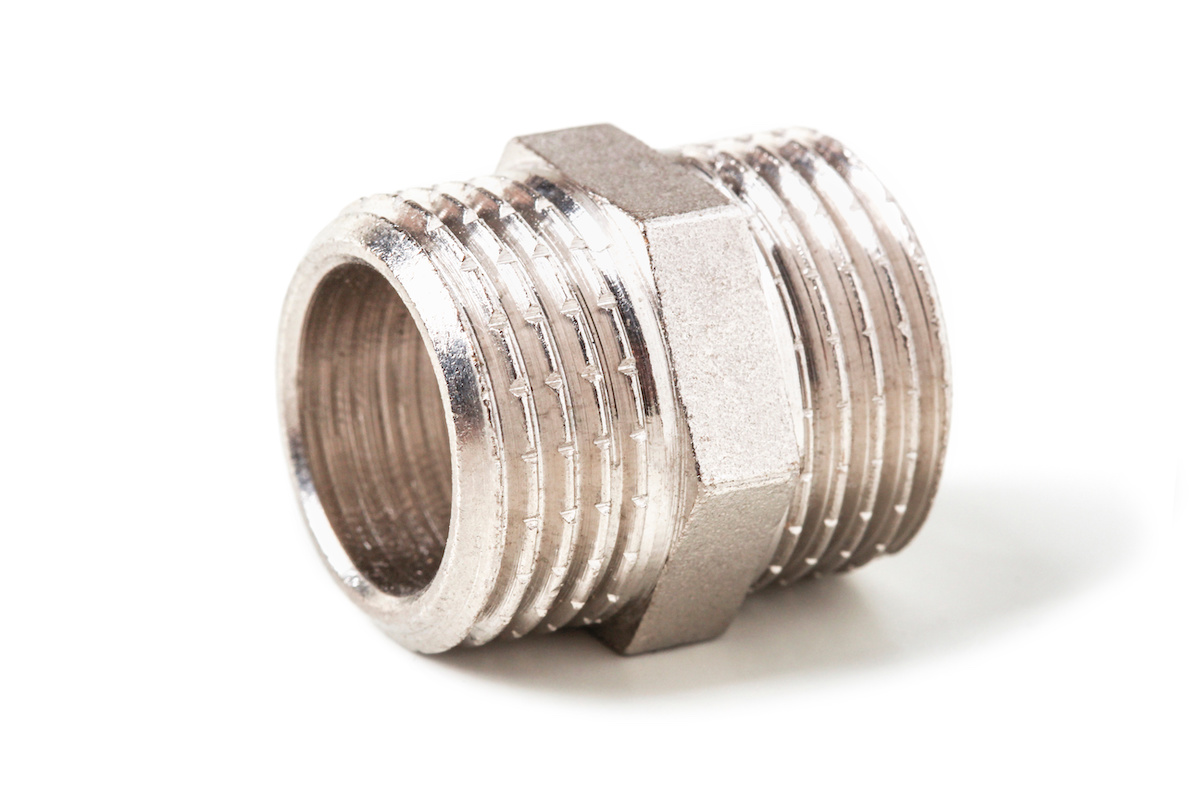

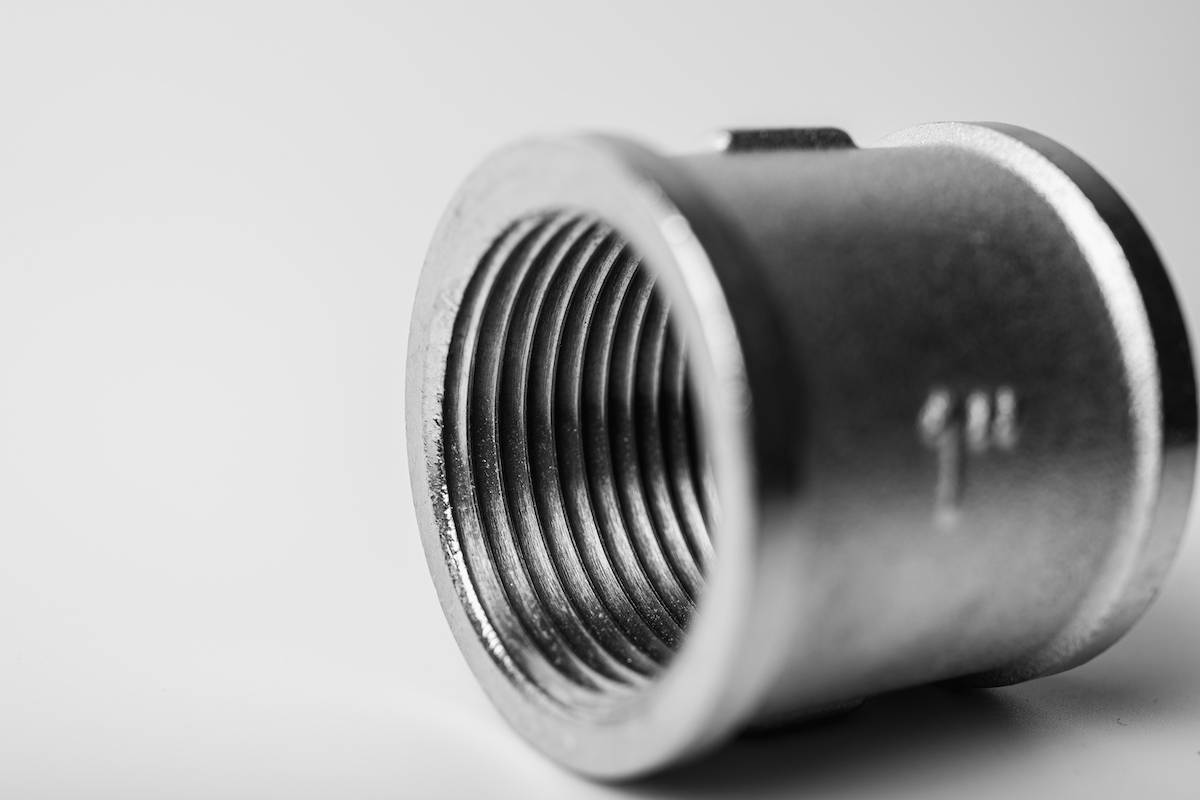

配管を一直線に接続するために用いられる継手が、ソケット（上）とニップル（下）です。

ソケットは外ネジ同士に、ニップルは内ネジ同士につなぐのに使用されます。どちらも配管の延長、同径や異径の直管接続に便利です。短いネジ付きパイプであるニップルは、配管や装置の立ち上げ管として幅広く活用される重要なパーツです。

ニップルを探す

キャップ（上）とプラグ（下）は、パイプの不要な開口部をふさぐための部品です。端を密閉する役割は同じですが、対応するネジの種類が異なります。

キャップは外ネジが切られたパイプの端をふさぐために使用される部品で、「エンドキャップ」とも呼ばれています。パイプの終端にかぶせてねじ込むことで、流体の漏れを防ぎ、異物やほこりの侵入を防止します。

一方、プラグは内ネジが切られたパイプや継手の開口部をふさぐ部品で、「エンドプラグ」とも呼ばれます。内ネジにねじ込むとしっかり密閉し、流体漏れや異物侵入を防ぎます。内ネジ専用の栓として使用されます。

キャップを探す

プラグを探す

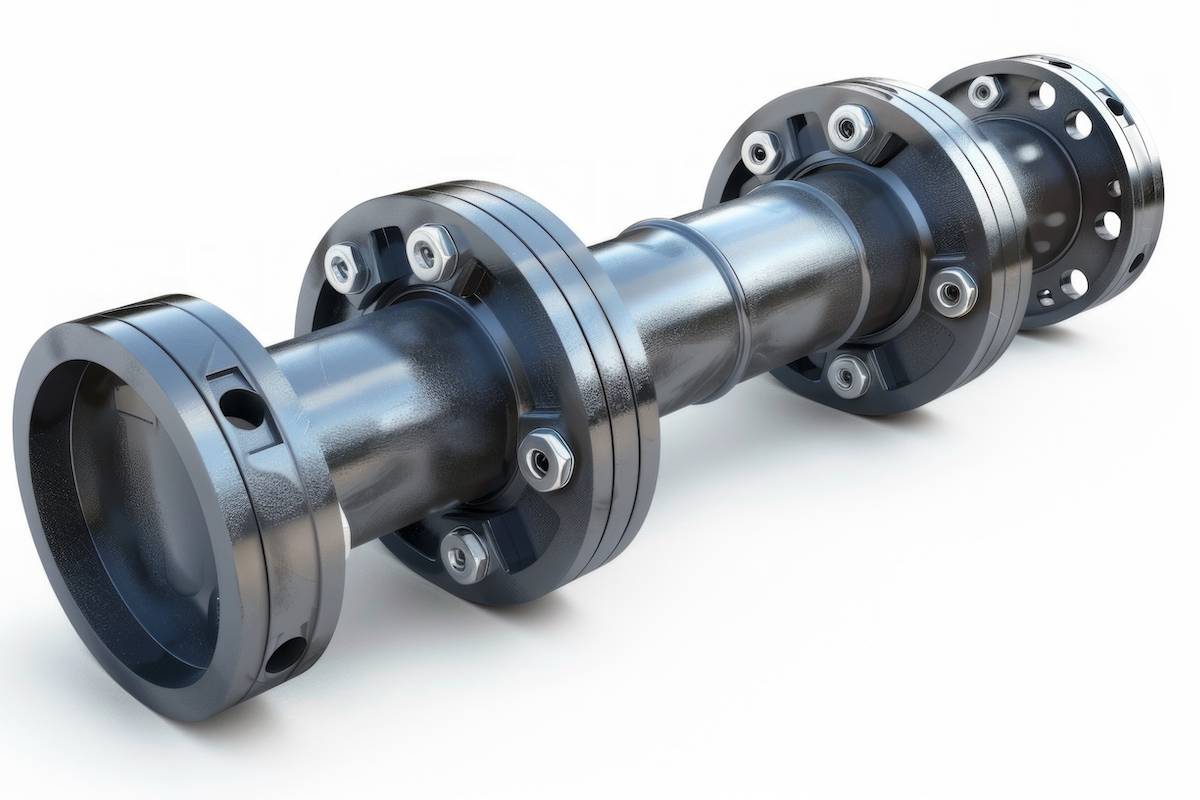

カップリングは直接パイプ同士を接続するために使われる継手です。ボルトを締めて固定することで高いシール性を保ち、パイプが抜けにくくなるのが特徴です。カップリングはねじ込み式のため、しっかり固定でき、配管系統の安定が促進され、メンテナンスの手間が軽減されます。

カップリングを探す

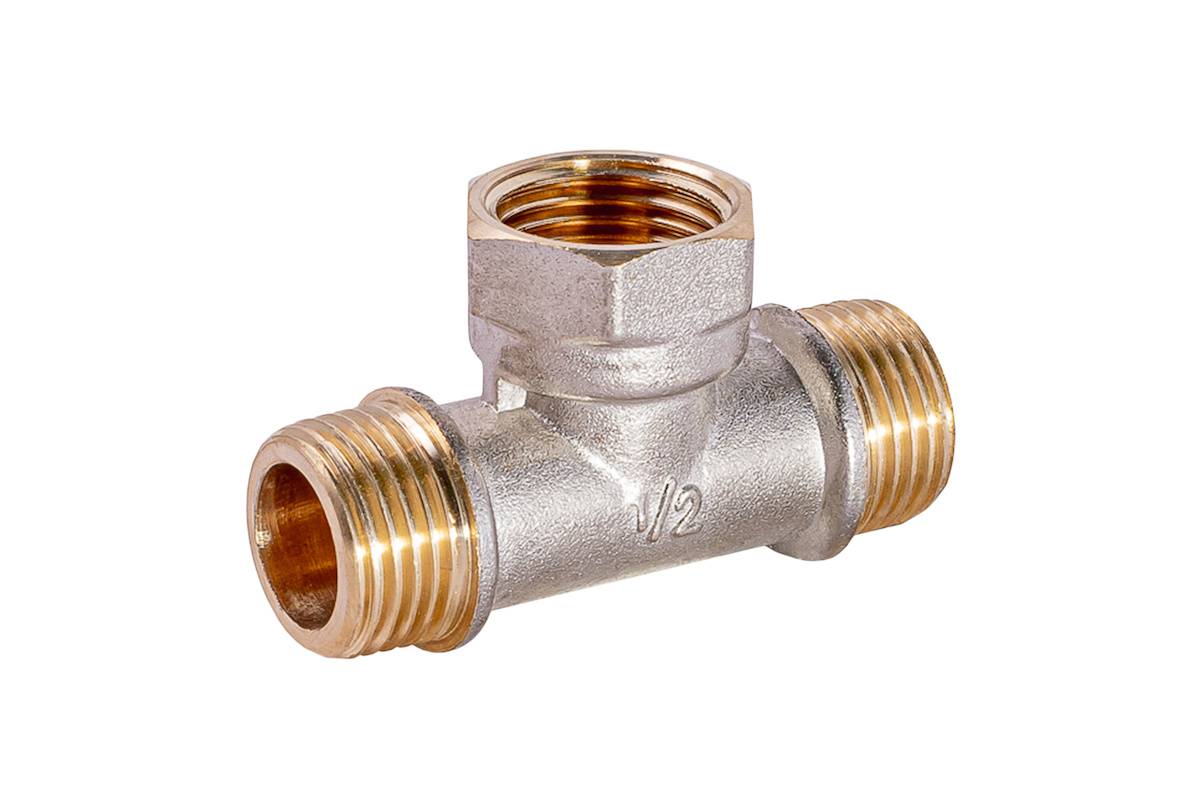

3本の配管をT字型に接続し、流体の流れを二方向に分岐させるために不可欠な部品がチーズです。給排水設備をはじめ、製精設備など、非常に広範囲な用途で活用されており、さまざまな材質や管の直径に対応する製品が出回っています。

T字型の継手はすべて一般的に「チーズ」と総称されるのが特徴です。「チーズ」という名称は、T字という意味の英語「TEE」が転じて、日本語で「チーズ」になったなど諸説あります。

コネクタチーズを探す

十字継手とも呼ばれているクロスは、4本のパイプの接続に使う、X字型の外ネジ式の継手です。その形状から「クロス」という名称が付けられています。

クロスは、チーズ継手と同じ役割で、配管を分岐させる目的で使用されます。チーズとクロスは、一本の管路を複数の方向に分岐させることが可能です。

接続するパイプの径が異なる場合、通常のクロスでは接続できないため、「径違いクロス」という特殊なクロスを使用します。径違いクロスであれば、異なる径のパイプ同士を確実に接続できます。

クロス（十字継手）を探す

フランジは、パイプの接続部に使用される円盤状の継手で、中心に穴が開いています。パッキンを挟み、ボルトとナットで締結することで、接合部の強度と密閉性が高まります。この方法は、ねじ込み継手よりも優れた強度と作業性を持ち、分解や組み立ても簡単です。特に、高温・高圧の配管でその効果を発揮します。

フランジを探す

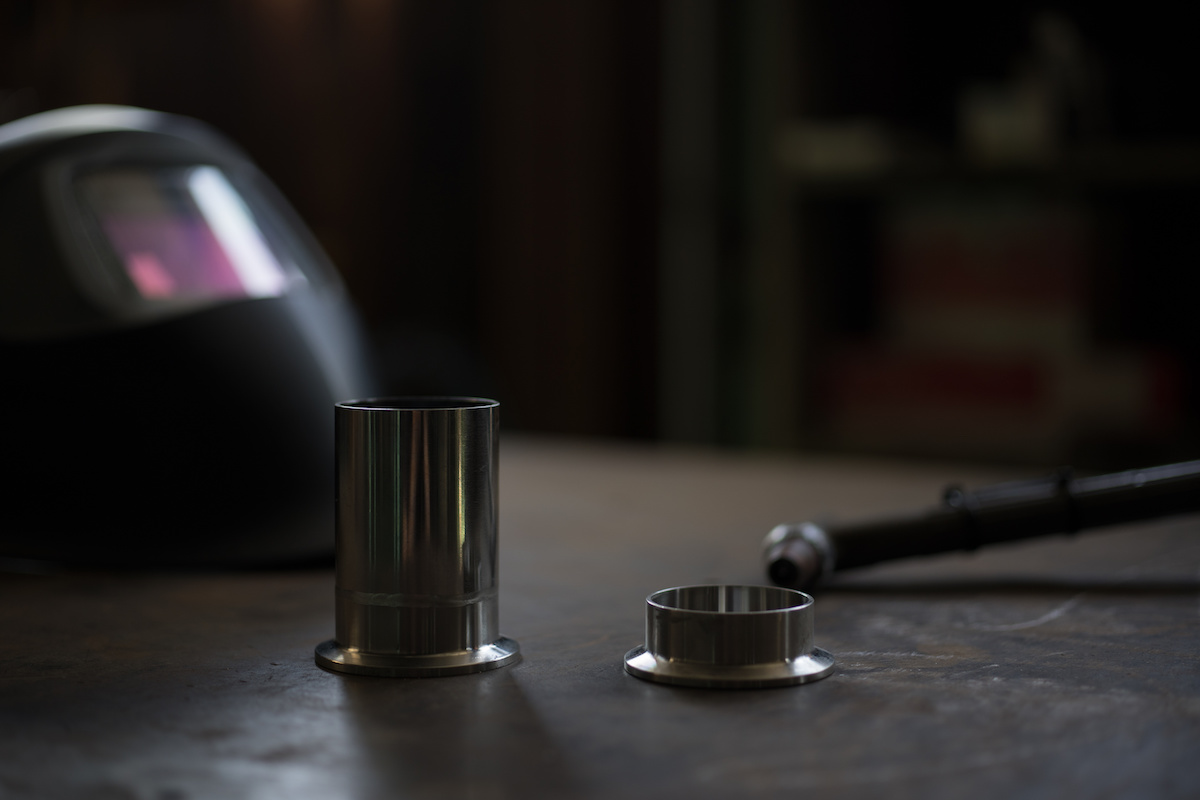

ヘルールは、パイプ接合に使用される継手で、内部が滑らかな形状のため、汚れが付着しにくく洗浄が容易です。この特性から、医薬品や食品業界での利用頻度が高いです。ガスケットを溝に挟み、クランプで固定すると組み立てと分解が簡単にできます。

ヘルールを探す

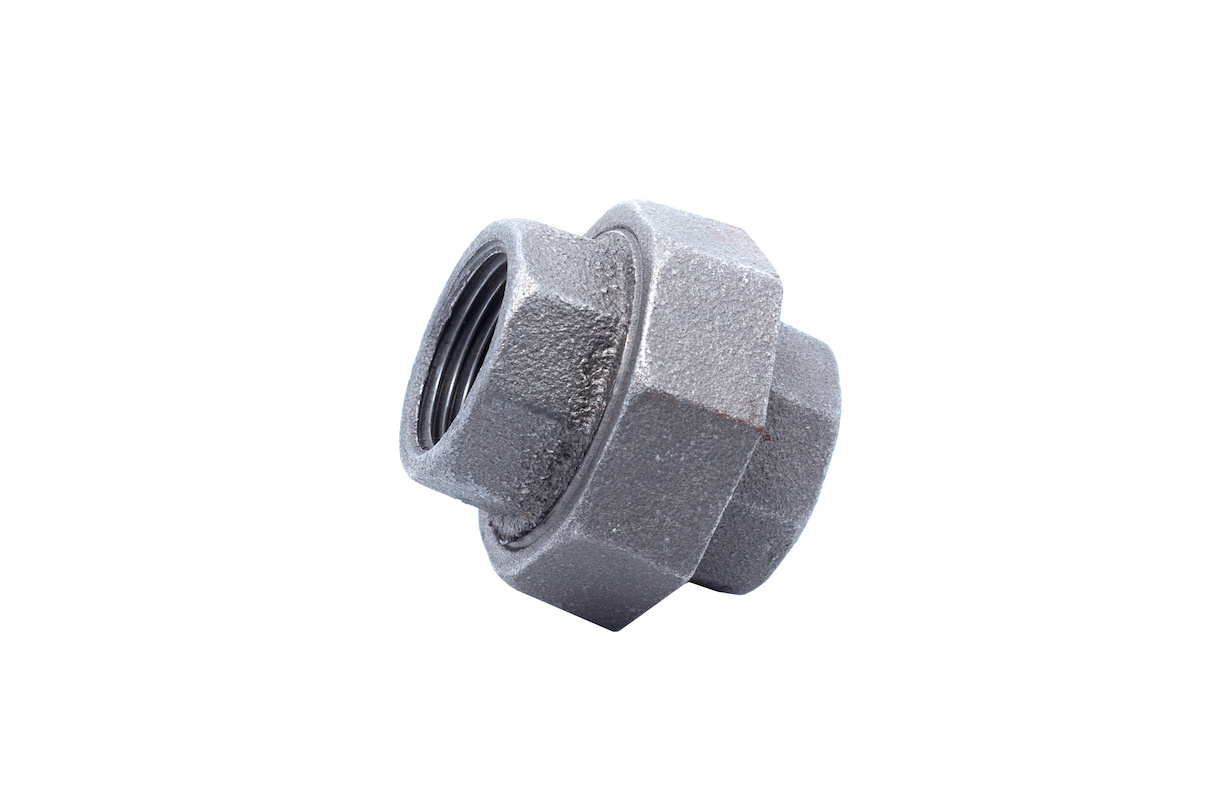

配管の中間地点で外ネジ同士を連結する継手がユニオンです。小口径配管や圧力・温度が低い流体の配管に適しています。チューブの延長時に便利で、ユニオンと組み合わせて使うユニオンナットを回すだけで接続や分離が簡単にできます。

特に圧力や温度の低い流体配管や小口径配管で重宝され、設置や取り外しが容易な点が特徴です。

ユニオンを探す

伸縮継手は、配管の熱膨張・収縮を吸収する重要な役割を担っています。温度変化に伴う配管の伸び縮みや、機器の取り付け・取り外し時の寸法調整に効果を発揮し、配管への負荷を軽減します。

特に、発電所や工場などの金属製ダクト・配管においては、熱や流速によって生じる変位や応力を吸収することで、振動による設備の損傷を防ぎ、配管を長持ちさせることにつながります。配管の安全性と長期的な運用を支える部材が伸縮継手と言えます。

伸縮継手を探す

白継手は、SS材に溶融亜鉛メッキで表面加工をした継手で、錆や腐食を防ぐ効果が期待できます。初めは光沢がありますが、時間が経つにつれて白く変色するのが特徴です。水や油、蒸気、冷温水など幅広い流体に対応可能です。環境に配慮した多用途な配管材料として広く使用されています。

黒継手は、可鍛鋳鉄製で一般的な配管で幅広く使用されています。冷温水、冷却水、蒸気、ガス、油、空気などさまざまな流体に対応可能です。鋳放し仕上げの黒継手は、表面処理は施されておらず、メッキ処理された白継手とは見た目から異なります。

ステンレス継手は、耐食性に優れたSUS（サス）素材を使用した配管用継手です。建築、プラント、原子炉など幅広い分野で利用されています。特にSCS13（SUS304相当）は原子炉にも使用されるもので、ねじ込みや溶接タイプが代表的です。

黄銅（真鍮）は、銅と亜鉛の合金で、五円硬貨や金管楽器、仏具などに使われている素材です。黄銅製継手は、トイレの給水管や洗浄管などの配管に使用されます。燃料、水、油、空気など多様な流体に対応可能です。可撓性（かとうせい）も高く、低圧配管や接続、冷凍・油圧システムにも適しています。

青銅製継手は、銅と錫の合金で、強度や硬度に優れた素材です。砲金とも呼ばれ、一般的には十円玉や銅メダル、ブロンズ像などに使用されています。鉄よりも錆びにくく、冷温水や給湯はもちろん、海水など腐食性の高い流体に利用できます。

塩ビ（PVC）は高い強度と成形のしやすさ、手頃な価格で多くの道具に利用されています。耐久性も高いのが特徴です。塩ビ継手は水道や給排水など、常温から60℃程度の流体に適しています。ただし有機溶剤には弱いため、有機溶剤を扱う場合には、耐熱性加工を施したものや、ステンレス製の継手を選んでください。

配管の向きを変える際は、一般的にエルボ継手が使用されます。L字型は、直角に配管の向きを変えることができ、工場や家庭で広く利用されています。45度に曲がったエルボ継手は、流れをなだらかに変えるのに最適です。

これらの継手は、配管のスムーズな接続と流れの抵抗を最小限に抑える役割を果たし、床や天井の端など直角になる場所で特に有効です。エルボ継手には、45度、90度、180度などの種類があり、用途にあわせて選べます。

パイプの接続に継手を使うと、異なるサイズや長さを調整できます。例えば、異なる直径のパイプの接続には「ブッシュ」や「レジューサー」が最適で、異なる規格のパイプをスムーズにつなげられます。これらは特に設備の改修や拡張に有効です。

同じ直径のパイプを接続する場合は、「ニップル」や「ソケット」が適しています。「ニップル」は同じ直径の2つのパイプを接続する際に使われ、「ソケット」はパイプを延長する際に使用されます。用途にあわせて活用することで、家庭や軽工業の配管作業をスムーズにします。

配管の分岐や合流には、チーズやクロス、Y字などの継手を利用します。T字に分岐・合流する際にはチーズ継手が使用され、流れが枝分かれする場所にY字が利用されます。

また、クロス継手によって四方向に流れを分岐することも可能です。これらの継手の活用で、工業施設や住宅設備など、複雑な配管レイアウトを効率的に作成し、複数の流路をうまく管理できます。

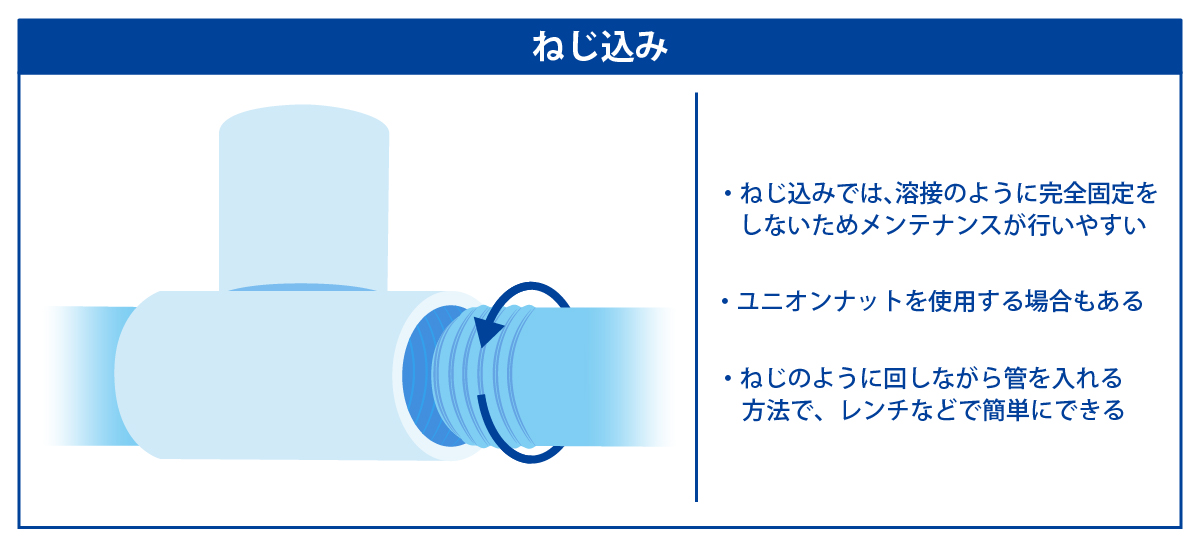

ねじ込み方式は、外ネジと内ネジを組み合わせて配管を接続する方法で、溶接を必要としないため比較的接続は簡単です。気密性が高く、小口径配管に適しています。

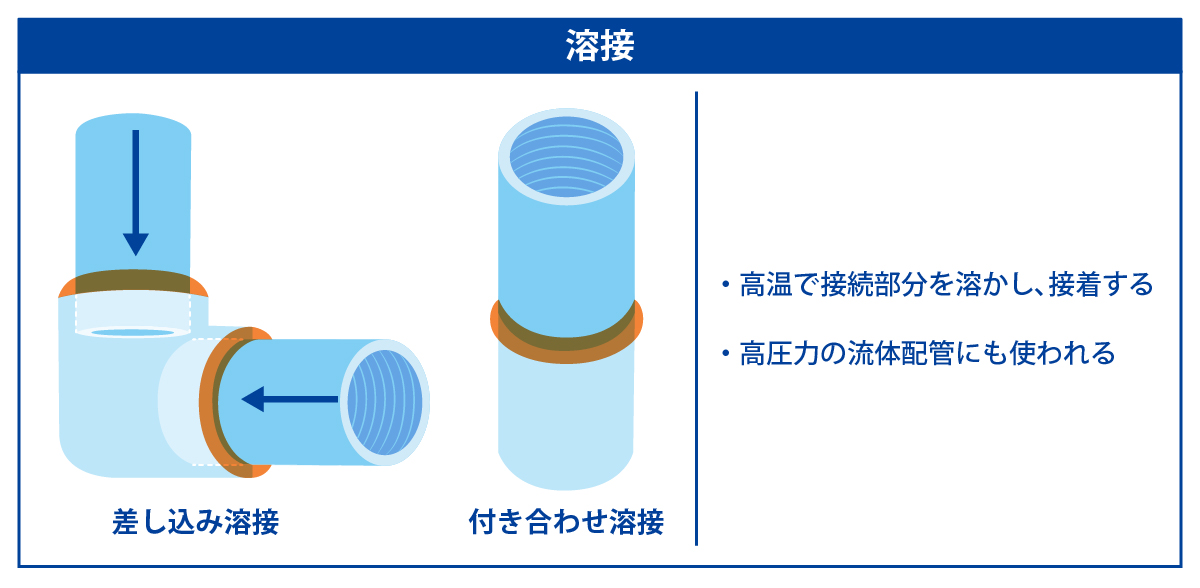

溶接は、高温で接続部分を溶かして接着する方法です。高圧力の流体配管にも使用され、黒継手、白継手、ステンレスの3種類の継手があり、それぞれの用途にあわせて使用します。

代表的な溶接方法は、差し込み溶接や突き合わせ溶接などです。

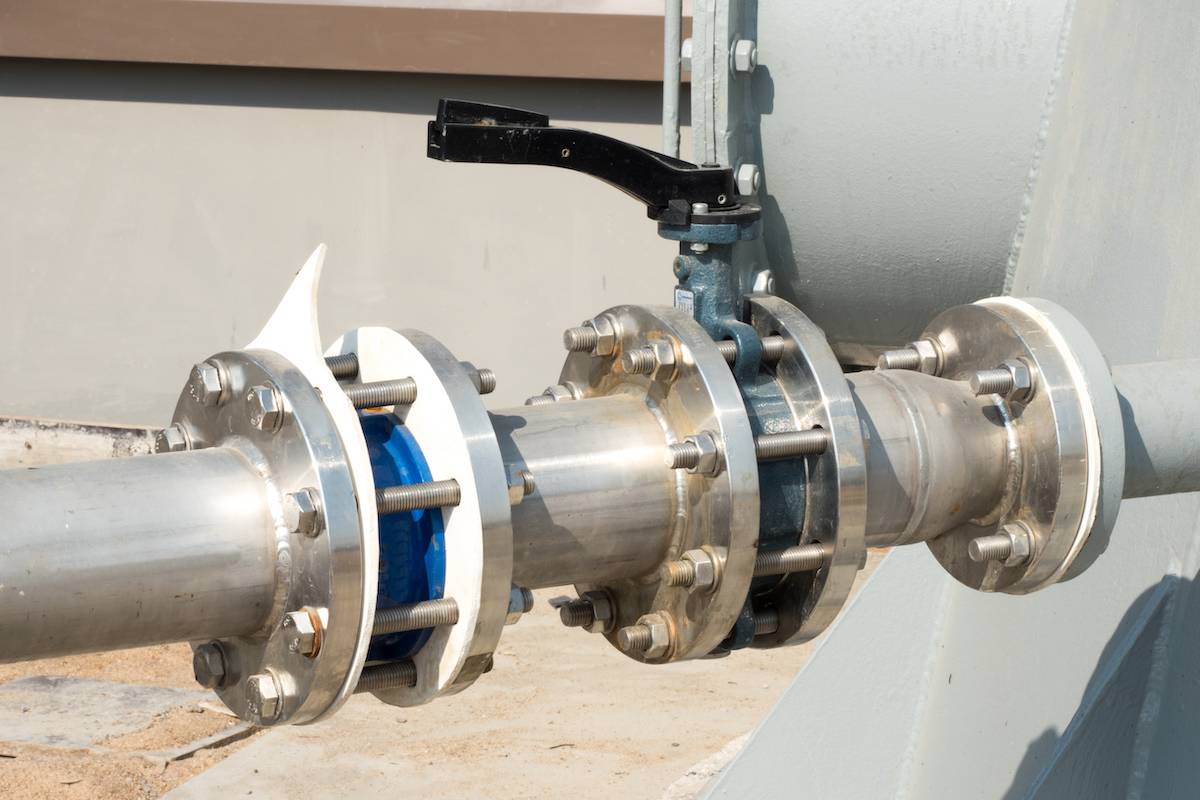

フランジ接続は円盤状の継手同士をあわせ、ボルトとナットで締結する方法です。この方式はシール性が高く、メンテナンスのしやすさがメリットです。配管の端部がフランジ（つば）状となり、ガスケットを挟んでボルト・ナットで締結します。取り外しや交換が容易で、保守作業にも適しています。

A呼び径（ミリ）	B呼び径 （インチ）	継手外径（ミリ）
6A	1/8B	10.5
8A	1/4B	13.8
10A	3/8B	17.3
15A	1/2B	21.7
20A	3/4B	27.2
25A	1B	34
32A	1-1/4B	42.7
40A	1-1/2B	48.6
50A	2B	60.5
65A	2-1/2B	76.3
80A	3B	89.1
90A	3-1/2B	101.6
100A	4B	114.3

A呼称はメートル法（ミリメートル）を採用しており、例えば10Aは呼び径10mmを意味します。

一方、B呼称はインチ法を用い、10Aに相当するサイズは3/8インチです。さらに、鋼管のサイズは外径や内径がそのまま表示されないため、適切な配管サイズを選ぶ際に混乱が生じやすくなっています。このような複雑さは、日本の配管寸法がアメリカの規格の影響を受けていることが背景にあります。
